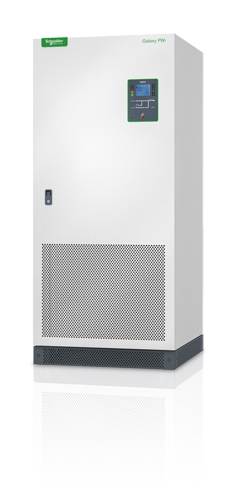

Galaxy PWi 30kVA 3:1單機UPS，220VAC，6脈沖，220VDC，
帶輸入變壓器、5X8啟動服務

輸出

• 輸出功率容量

  24.0 K瓦數 / 30.0 kVA

• 最大可配置功率(瓦)

  24.0 K瓦數 / 30.0 kVA

• 額定輸出電壓

  220V

• 中性輸出電流

  135 A

• 輸出電壓注釋

  Configurable for 220 or 230 V 1 Phase nominal output voltage

• 滿負載效率

  90.0 %

• 輸出電壓失真

  低于 5%

• 輸出頻率(與主頻率同步)

  50 Hz

• 輸出頻率(不同步)

  50Hz ±1% for 50Hz nominal

• 其它輸出電壓

  230

• 負載高峰因素

  03:01

• 拓樸

  雙轉換聯機

• 波形類型

  正弦波

• 過載運行

  125% 時為 10 分鐘，150% 時為 60 秒

• 最大輸出電流

  337

• 輸出連接

  (1) Hard Wire 5-wire (3PH + N + G) (備用電池)

  (1) Hard Wire 4-wire (3PH + G) (備用電池)

• 輸出電壓 THD

  < 3% linear load and <5% nonlinear load

• 輸出電壓容差

  ±1% static

• 旁路

  內置維修旁路, 內置靜態旁路

輸入

• 額定輸入電壓

  380V 3PH

• 輸入頻率

  45 - 55 Hz

• 輸入端子類型

  Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH+N+G)

• 工作電壓范圍

  323 - 460 (380V) V

• 滿負載效率

  90.0 %

• 輸入總諧波失真

  淺色橡木皮飾面

• 所需輸入保護類型

  CB

• 其他輸入電壓

  400

• 最大耐受短路電流 (Icw)

  36.0 kAmps

• 最大輸入電流

  68.0 A

• 滿負載下的輸入功率因數

  0.75

電池與運行時間

• 電池類型

  沒有內部電池 - 使用外部電池系統

通訊與管理

• 控制盤

  多功能液晶顯示器狀態管理控制臺。

• 緊急關斷

  是的

• 可用的智能插槽數量

  1

物理參數

• 高

  1800 , 180.0 cm

• 寬

  800 , 80.0 cm

• 深

  800 , 80.0 cm

• 凈重

  417.0 kg

• 毛重

  477.0 kg

• 裝運高度

  2025 , 202.5 cm

• 裝運寬度

  930 , 93.0 cm

• 裝運深度

  930 , 93.0 cm

• 標準紙箱單元

  1.0

環境

• 工作溫度

  0 - 35 °C

• 工作相對濕度

  0 - 95 %

• 操作高度

  0-990 米

• 存儲溫度

  -25 - 65 °C

• 存儲相對濕度

  0 - 95 %

• 存儲高度

  0-9900 米

• 在設備表面1米外可聽到的噪音

  60.0 dBA

• 保護等級

  IP20

相符性

• 管理機構認證

  EN/IEC 62040-1, IEC 61000-4-5, IEC 62040-2

• 標準質保

  廠家授權的啟動裝置提供 1 年現場保修或保換

常用

• 旁路連接

  4 線 (3 Ph + N) 或 5 線 (3 Ph + N + G)

• 最大旁路輸入電流

  135.0 A

• G1W30SU6PUTS 特點

  Galaxy PWi 30kVA 3:1單機UPS，220VAC，6脈沖，220VDC，帶輸入變壓器、5X8啟動服務

  MGE Galaxy PW 特點與優勢

  可用性

  可用性

  可服務性

  可服務性

  易管理性

  易管理性

  產品分銷

  China , Hong Kong , Taiwan

• 網絡管理功能

  “功能全面的網絡管理接口，可通過 Web、SNMP 和 Telnet 提供
  基于標準的管理功能。”

• LED 狀態指示燈

  借助于視頻指示器可以快速了解設備和電源狀態。

• LCD 圖形表示

  文本和模擬圖顯示了操作模式、系統參數和報警。

• LED 狀態指示燈

  借助于視頻指示器可以快速了解設備和電源狀態。

• LCD 圖形表示

  文本和模擬圖顯示了操作模式、系統參數和報警。

• 網絡管理功能

  “功能全面的網絡管理接口，可通過 Web、SNMP 和 Telnet 提供
  基于標準的管理功能。”

• 多級服務

  利用可選的服務包和單獨的服務組件，我們的安裝服務在設計上使
  您可以選擇希望 APC 為您提供的服務。

• 前面維護

  簡化安裝和UPS維護，同時最大限度地減少對于空間的需求。

• 7x24 電話技術支持

  我們經驗豐富的技術支持工程師可以回答您的問題，在您需要時讓
  您知道可以從何處獲得幫助，從而使您高枕無憂。

• 前面維護

  簡化安裝和UPS維護，同時最大限度地減少對于空間的需求。

• 多級服務

  利用可選的服務包和單獨的服務組件，我們的安裝服務在設計上使
  您可以選擇希望 APC 為您提供的服務。

• 7x24 電話技術支持

  我們經驗豐富的技術支持工程師可以回答您的問題，在您需要時讓
  您知道可以從何處獲得幫助，從而使您高枕無憂。

• 具有并行能力

  通過同時使用多個不間斷電源來提高總的電源容量。

• 頻率和電壓調整

  可以在不使用電池的情況下修正較差的頻率和電壓條件，從而提
  供更高的可用性。

• 溫度補償電池充電

  根據實際的電池溫度調整充電電壓延長電池壽命

• 雙電源輸入

  將 UPS 連接到兩個獨立的電源中，增加了可靠性。

• 兼容發電機

  使用發電機電源時，確保干凈、不間斷電源以保護設備

• 能夠并行冗余

  通過多個不間斷電源為所連接的設備供電，用于提高系統的
  冗余度

• 溫度補償電池充電

  根據實際的電池溫度調整充電電壓延長電池壽命

• 具有并行能力

  通過同時使用多個不間斷電源來提高總的電源容量。

• 兼容發電機

  使用發電機電源時，確保干凈、不間斷電源以保護設備

• 頻率和電壓調整

  可以在不使用電池的情況下修正較差的頻率和電壓條件，從而提
  供更高的可用性。

• 能夠并行冗余

  通過多個不間斷電源為所連接的設備供電，用于提高系統的冗余度

• 雙電源輸入

  將 UPS 連接到兩個獨立的電源中，增加了可靠性。

• 集成的變壓器

  可在現場配置為旁路或輸出變壓器，以實現完全的電隔離和增加
  負荷保護。
